14 प्रकार के ईंट बॉन्ड (Types of Brick Bond) और उनके लाभ

चिनाई निर्माण कार्य में ईंट बॉन्ड के प्रकार महत्वपूर्ण हैं। ईंटवर्क की ताकत इस्तेमाल किए गए सीके बॉन्ड के प्रकारों पर निर्भर करती है। ईंट चिनाई काम है जो भवन निर्माण के लिए उपयोग किए जाने वाले काम के सबसे पुराने रूपों में से एक है।

ईंट की चिनाई का काम अगल-बगल और एक दूसरे के ऊपर मोर्टार से रखकर उनके बीच बंधन बनाने का काम किया जाता है। सभी प्राचीन और ऐतिहासिक इमारतों में ईंट की चिनाई के काम के इस्तेमाल के सबूत हैं।

ईंट की चिनाई की ताकत ईंट बॉन्ड के प्रकार और निर्माण के लिए उपयोग की जाने वाली सामग्री पर निर्भर करती है । ईंटों के प्रकार ईंट की चिनाई को मजबूती, स्थिरता और स्थायित्व प्रदान करने में महत्वपूर्ण भूमिका निभाते हैं।

ईंट बॉन्ड एक पैटर्न या ढांचा है जिसमें ईंटें रखी जाती हैं। कई प्रकार के ईंट बांड हैं और प्रत्येक का अपना रूप, स्थापना कठिनाइयाँ और दीवारों के मामले में, संरचनात्मक विचार हैं। सभी ईंट बांडों में से अधिकांश के लिए समान आकार की ईंटों या अन्य चिनाई इकाइयों की आवश्यकता होती है या फिर कम से कम संगत आकार।

यूनिफ़ॉर्म साइज़िंग एक नियमित, दोहराने योग्य पैटर्न बनाता है जिसे क्षेत्र के किसी भी आकार में प्रदान किया जा सकता है। कई बांड पैटर्न इस तरह से डिजाइन करते हैं कि ईंट की प्रत्येक पंक्ति को इंटरलॉकिंग किया जाता है, जिसे पड़ोसी पाठ्यक्रमों के लिए एक कोर्स कहा जाता है।

ईंट बॉन्ड के प्रकार चिनाई दीवार निर्माण में वर्गीकृत दीवारों में ईंटों के बिछाने और संबंध पैटर्न पर आधारित हैं। यह ईंटों की परतों के बीच और खांचे में भरने वाले मोर्टार द्वारा विकसित किया जाता है जब ईंटों को एक दूसरे से सटे और दीवारों में परतों में रखा जाता है।

मोर्टार, चूना मोर्टार और मिट्टी मोर्टार ज्यादातर ईंट बांड के लिए उपयोग की जाने वाली सामग्री हैं।

और पढ़ें: Types of Pitched Roof


ईंट बॉन्ड के प्रकार (Types of Brick Bond):

नीचे सूचीबद्ध कई प्रकार के ईंट बॉन्ड हैं:

  1. स्ट्रेचर बॉन्ड
  2. हैडर बॉन्ड
  3. अंग्रेजी बांड
  4. फ्लेमिश बॉन्ड
  5. इंग्लिश गार्डन वॉल बॉन्ड
  6. स्कॉटिश बॉन्ड
  7. अमेरिकी बॉन्ड
  8. फ्लेमिश गार्डन वॉल बॉन्ड
  9. स्टैक बॉन्ड
  10. रेकिंग बॉन्ड
  11. हेरिंग हॉन बॉन्ड
  12. विकर्ण बॉन्ड
  13. ज़िग ज़ैग ब्रिक बॉन्ड
  14. फेसिंग बॉन्ड

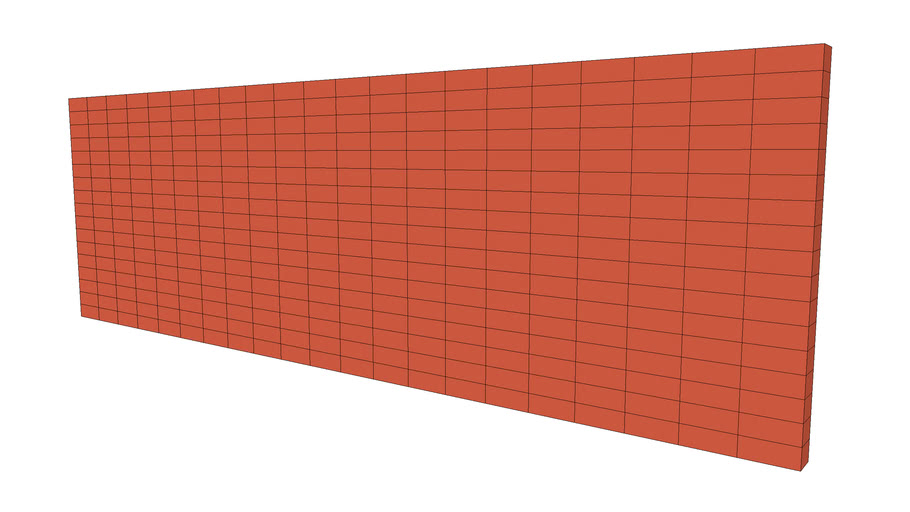

1. स्ट्रेचर बॉन्ड (Stretcher Bond):

14 प्रकार के ईंट  बॉन्ड (Types of  Brick Bonds) और उनके लाभ
स्ट्रेचर बॉन्ड
  • यह मूल प्रकार के ईंट बांडों में से एक है। ईंटों को क्षैतिज रूप से और सपाट रखा जाता है, जिसे स्ट्रेचर कहा जाता है और इस प्रकार के ईंट बंधन में, सभी ईंटों को स्ट्रेचर के रूप में रखा जाता है, जिसे अंजीर में दिखाया गया है। ईंट में इस प्रकार का बंधन सबसे सरल दोहराव वाला पैटर्न है। कभी-कभी स्ट्रेचर बॉन्ड को रनिंग बॉन्ड के रूप में भी जाना जाता है।
  • स्ट्रेचर बॉन्ड की सीमा यह है कि यह पूरी-चौड़ाई वाली मोटी ईंट की दीवारों में आसन्न ईंटों के साथ एक प्रभावी और मजबूत बॉन्डिंग नहीं बना सकता है। वे केवल आधी ईंट की मोटी दीवारों जैसे कि विभाजन की दीवारों के लिए उपयुक्त हैं।
  • इन बांडों का उपयोग करके बनाई गई दीवारें इतनी मजबूत नहीं हैं कि लंबी अवधि और ऊंचाई के मामले में अकेले खड़ी हो सकें। इस प्रकार उन्हें नियमित अंतराल पर ईंट चिनाई वाले स्तंभों जैसी सहायक संरचनाओं की आवश्यकता होती है।

स्ट्रेचर बॉन्ड के फायदे: इस बॉन्ड का इस्तेमाल ज्यादातर स्टील या प्रबलित कंक्रीट की फ्रेम वाली संरचनाओं में बाहरी फेसिंग के साथ-साथ कैविटी की दीवारों के निर्माण के लिए किया जाता है

स्ट्रेचर टाइप बॉन्ड का उपयोग करके किए गए विभिन्न प्रकार के दीवार निर्माण हैं:

  1. स्लीपर दीवारें
  2. सीमा की दीवारें
  3. विभाजन की दीवारों
  4. डिवीजन की दीवारें (आंतरिक डिवाइडर)
  5. चिमनी के ढेर

2. हैडर बॉन्ड (Header Bond):

14 प्रकार के ईंट  बॉन्ड (Types of  Brick Bonds) और उनके लाभ
हैडर बॉन्ड
  • यह निर्माण में उपयोग किए जाने वाले महत्वपूर्ण प्रकार के ईंट बांडों में से एक है। हैडर का अर्थ है ईंट का एक छोटा वर्गाकार भाग जिसका आयाम 9cm x 9cm है। इन बांडों में, सभी ईंटों को किसी भी प्रकार की दीवारों के चेहरे पर हेडर के रूप में रखा जाता है। कभी-कभी हेडर बॉन्ड को हेडिंग बॉन्ड भी कहा जाता है।
  • जबकि स्ट्रेचर बॉन्ड का उपयोग आधी ईंट की मोटाई की दीवारों के निर्माण के लिए किया जाता है जबकि इस बॉन्ड का उपयोग पूरी ईंट की मोटाई वाली दीवारों के निर्माण के लिए किया जाता है। इन बांडों में ओवरलैप को ईंट की 1/2 चौड़ाई के बराबर रखा जाता है। इस प्रयोजन के लिए वैकल्पिक पाठ्यक्रमों में तीन-चौथाई ईंट-पत्थरों का उपयोग क्वॉइन के रूप में किया जाता है।

हैडर बॉन्ड के लाभ:

  • निर्माण के लिए आसान
  • सरल संरचना
  • कुशल श्रम की आवश्यकता नहीं

3. अंग्रेजी बॉन्ड (English Bond):

14 प्रकार के ईंट  बॉन्ड (Types of  Brick Bonds) और उनके लाभ
अंग्रेजी बॉन्ड
  • अंग्रेजी बॉन्ड निर्माण कार्य में उपयोग किया जाने वाला एक व्यापक रूप से इस्तेमाल किया जाने वाला ईंट बॉन्ड है।
  • ईंट की चिनाई के काम में अंग्रेजी बंधन में स्ट्रेचर का एक कोर्स और उसके ऊपर हेडर का दूसरा कोर्स होता है, यानी स्ट्रेचर और हेडर के वैकल्पिक पाठ्यक्रम को बिछाकर बनाया गया पैटर्न। नीचे दिए गए क्रम में हैडर स्ट्रेचर पर केंद्रित होते हैं और प्रत्येक वैकल्पिक पंक्ति लंबवत रूप से संरेखित होती है।
  • ऊर्ध्वाधर जोड़ों की निरंतरता को तोड़ने के लिए, प्रत्येक शीर्षक पाठ्यक्रम में पहले हेडर के बाद एक दीवार की शुरुआत और अंत में रानी करीब का उपयोग किया जाता है। एक रानी करीब एक ईंट है जिसे लंबाई में दो हिस्सों में काटा जाता है और ईंट की दीवारों में कोनों पर इस्तेमाल किया जाता है।

इंग्लिश बॉन्ड के फायदे: इंग्लिश बॉन्ड सबसे मजबूत बॉन्ड में से एक है, लेकिन इसके लिए किसी भी अन्य बॉन्ड की तुलना में अधिक फेसिंग ब्रिक्स की आवश्यकता होती है। ईंट का फर्श अंग्रेजी बांड के साथ किया जाता है।

और पढ़ें: ईंट चिनाई बनाम पत्थर की चिनाई – कौन सा बेहतर है? (Brick Masonry Vs Stone Masonry – Which Is Better?)


4. फ्लेमिश बॉन्ड (Flemish Bond):

14 प्रकार के ईंट  बॉन्ड (Types of  Brick Bonds) और उनके लाभ
फ्लेमिश बॉन्ड
  • भवन निर्माण के लिए फ्लेमिश बॉन्ड सबसे मजबूत प्रकार के ईंट बॉन्ड में से एक है।
  • इस प्रकार का बंधन, जिसे डच बंधन के रूप में भी जाना जाता है, एक ही पाठ्यक्रम में वैकल्पिक हेडर और स्ट्रेचर बिछाकर बनाया जाता है। ईंट का अगला कोर्स इस तरह से बिछाया जाता है कि हेडर नीचे के कोर्स में स्ट्रेचर के केंद्र में होता है, यानी प्रत्येक कोर्स के वैकल्पिक हेडर नीचे के स्ट्रेचर पर केंद्रित होते हैं। इस बंधन का प्रत्येक वैकल्पिक पाठ्यक्रम कोने में एक हेडर से शुरू होता है।

यह बंधन निर्माण में इतना कठिन है और इसे पूरी तरह से बिछाने के लिए उच्च कौशल की आवश्यकता होती है क्योंकि सभी ऊर्ध्वाधर मोर्टार जोड़ों को सर्वोत्तम और महान प्रभावों के लिए लंबवत रूप से संरेखित करने की आवश्यकता होती है।

क्रमिक पाठ्यक्रमों में ऊर्ध्वाधर जोड़ों को तोड़ने के लिए, क्वॉइन हेडर के बगल में क्लोजर वैकल्पिक पाठ्यक्रम लगा रहे हैं। आधी ईंटों की विषम संख्या के बराबर मोटाई वाली दीवारों के लिए चमगादड़ का उपयोग किया जाता है।

भले ही फ्लेमिश बॉन्ड की उपस्थिति बेहतर हो, लेकिन यह लोड-असर वाली दीवार निर्माण के लिए अंग्रेजी बॉन्ड से कमजोर है। इसलिए, यदि ईंट की दीवारों के लिए पॉइंटिंग करनी है, तो फ्लेमिश बॉन्ड का उपयोग सबसे अच्छे सौंदर्य दृश्य के लिए किया जा सकता है, लेकिन दीवारों को प्लास्टर करने के लिए, अंग्रेजी बंधन अधिक उपयुक्त है।

फ्लेमिश बॉन्ड के लाभ:

  • फ्लेमिश बॉन्ड बेहतर बाहरी रूप देते हैं।

फ्लेमिश बॉन्ड दो प्रकार के होते हैं। सिंगल फ्लेमिश बॉन्ड अंग्रेजी बॉन्ड और फ्लेमिश बॉन्ड का एक संयोजन है। दीवार की सामने की खुली सतह एक फ्लेमिश बंधन से बनी होती है और दूसरी पिछली सतह हर एक कोर्स में एक अंग्रेजी बंधन से बनी होती है जबकि डबल फ्लेमिश बॉन्ड सामने और साथ ही ऊंचाई के पीछे एक समान रूप लेता है।


5. इंग्लिश गार्डन वॉल बॉन्ड (English Garden Wall Bond):

14 प्रकार के ईंट  बॉन्ड (Types of  Brick Bonds) और उनके लाभ
इंग्लिश गार्डन वॉल बॉन्ड
  • में संबंध का अंग्रेजी उद्यान दीवार प्रकार ईंटों की व्यवस्था, सिवाय इसके कि शीर्षक पाठ्यक्रम केवल हर (4 में डाला जाता है अंग्रेजी बंधन के समान है वें या 6 वें ) पाठ्यक्रम जबकि स्ट्रेचर फलस्वरूप पाठ्यक्रम हर (3 में उपयोग किया जाता वां , 5 वें या 7 वां )। व्यवस्था में हेडर का एक कोर्स और स्ट्रेचर के तीन कोर्स होते हैं।
  • क्वीन को करीब हेडिंग कोर्स के क्वीन हेडर के बगल में रखा गया है, आवश्यक गोद को माफ कर दें।

6. स्कॉटिश बॉन्ड और अमेरिकन बॉन्ड (Scottish Bond & American Bond):

14 प्रकार के ईंट  बॉन्ड (Types of  Brick Bonds) और उनके लाभ
  • यह ब्रिक बॉन्ड का प्रकार है जिसमें स्ट्रेचर कोर्स का 5 बार उपयोग किया जाता है तो इसे स्कॉटिश बॉन्ड केरूप में जाना जाता है  और यदि इसके परिणामस्वरूप 7 बार इसका उपयोग किया जाता है तो बॉन्ड को अमेरिकन बॉन्ड के रूप में जाना जाता है

7. फ्लेमिश गार्डन वॉल बॉन्ड (Flemish Garden Wall Bond):

  • जैसा कि हमने पहले चर्चा की, फ्लेमिश बॉन्ड में स्ट्रेचर, हैडर और स्ट्रेचर मॉडल है। इसे ससेक्स बॉन्ड केनाम से भी जाना जाता है
  • इस प्रकार के बॉन्ड में १ स्ट्रेचर और १ हेडर होने के बजाय, यहाँ हमारे पास १ में ३, स्ट्रेचर के ३ नंबर और एक ही कोर्स में १ हेडर है। इसे संतुलित बंधन के रूप में भी जाना जाता है  । इसे आप इमेज से देख सकते हैं।
  • फ्लेमिश गार्डन वॉल बॉन्ड में, यह फ्लेमिश बॉन्ड की भिन्नता के दो प्रकार हैं एक हैडर अनुपात में 3 स्ट्रेचर है और दूसरा 1 हेडर अनुपात में 2 स्ट्रेचर है।

और पढ़ें: 30+ निर्माण में प्रयुक्त ईंटों के प्रकार (30+ Types of Bricks used in Construction)


8. स्टैक बॉन्ड (Stack Bond):

  • इस प्रकार के बंधन में, ईंटों को सीधे एक दूसरे के शीर्ष पर रखा जाता है, जो पूरी दीवार के नीचे लंबवत रूप से चलती हैं। ईंटों को क्षैतिज या लंबवत रूप से भी ढेर किया जा सकता है।
  • जोड़ों के संरेखण के परिणामस्वरूप न्यूनतम बंधन होता है जिसका अर्थ है कि यह बंधन कमजोर और अक्सर संरचनात्मक रूप से अस्वस्थ होता है जब तक कि प्रत्येक क्षैतिज पाठ्यक्रम में तार बिस्तर-संयुक्त सुदृढीकरण नहीं रखा जाता है या जहां लोडिंग मध्यम है, हर वैकल्पिक पाठ्यक्रम। यह अक्सर विशुद्ध रूप से सजावटी उद्देश्यों के लिए और रेन-स्क्रीन अनुप्रयोगों में उपयोग किया जाता है।

9. रेकिंग बॉन्ड (Raking Bond):

यह एक प्रकार का ब्रिक बॉन्ड होता है जिसमें बॉन्डिंग ब्रिक्स को शून्य या नब्बे डिग्री को छोड़कर किसी भी कोण पर बिछाया जाता है। इस प्रकार की व्यवस्था अंग्रेजी बंधन में निर्मित मोटी दीवारों की अनुदैर्ध्य स्थिरता को बढ़ाने में मदद करती है।

बॉन्डिंग के इस पैटर्न में, दीवार के सभी बाहरी स्ट्रेचर के बीच की जगह को दीवार के सामने झुकी हुई ईंटों से भर दिया जाता है। किसी भी दीवार की ऊंचाई के साथ निश्चित अंतराल पर रेकिंग बांड पेश किया जाता है।

रेकिंग बांड के दो सामान्य पैटर्न हैं;

  1. हेरिंग हॉन बॉन्ड
  2. विकर्ण बॉन्ड

1. विकर्ण बॉन्ड: यह दो से चार ईंट की मोटाई की दीवारों के लिए सबसे उपयुक्त है। विकर्ण बंधन आमतौर पर दीवार की ऊंचाई के साथ-साथ हर पांचवें या सात-कोर्स में पेश किया जाता है। इस प्रकार के बंधन में ईंटों को अंत से अंत तक इस तरह रखा जाता है कि अनुक्रम के चरम कोने स्ट्रेचर के संपर्क में रहें।

14 प्रकार के ईंट  बॉन्ड (Types of  Brick Bonds) और उनके लाभ

2. हेरिंगबोन बॉन्ड: इस प्रकार का बॉन्ड बहुत मोटी दीवारों के लिए उपयुक्त होता है जो आमतौर पर चार ईंटों से कम मोटी नहीं होती हैं। ईंटवर्क के इस पैटर्न में, केंद्र से 2 दिशाओं में 45° झुके हुए क्रम में ईंटें बिछाई जाती हैं। इस प्रकार का बंधन आमतौर पर ईंट फ़र्श के लिए भी उपयोग किया जाता है।


10. ज़िग ज़ैग ब्रिक बॉन्ड (Zig Zag Brick Bond):

इस प्रकार का बंधन हेरिंग-बोन बॉन्ड से बहुत मिलता-जुलता है, केवल अंतर यह है कि इस मामले में ईंटों को ज़िग-ज़ैग पैटर्न में रखा जाता है। इसे ज्यादातर ईंट-पक्की फर्श में अपनाया जाता है।


11. फेसिंग बॉन्ड -ईंट बॉन्ड का प्रकार (Facing Bond-Type of brick Bond)

14 प्रकार के ईंट  बॉन्ड (Types of  Brick Bonds) और उनके लाभ
बंधन का सामना
  • मोटी दीवारों के लिए इस प्रकार के ईंट बंधन को अपनाया जाता है, जहां अलग-अलग मोटाई की ईंटों के निर्माण के लिए फेसिंग और बैकिंग का चयन किया जाता है। आमतौर पर, इस बैंड में एक हेडिंग और स्ट्रेचिंग कोर्स इस तरह से व्यवस्थित होते हैं कि एक हेडिंग कोर्स काफी स्ट्रेचिंग कोर्स के बाद आता है।
  •  फेसिंग बॉन्ड का उपयोग करके दीवारों का लोड वितरण एक समान नहीं है क्योंकि फेसिंग और बैकिंग में जोड़ों की संख्या के बीच अंतर है। इससे दीवार की 2 मोटाई का असमान निपटान भी हो सकता है।

वीडियो देखें (Watch Video): विभिन्न प्रकार के ईंट बॉन्ड और उनके उपयोग
