छत एक ढाँचे के रूप में निर्मित इमारत का ऊपरी हिस्सा है, ताकि इमारत को गर्मी, बारिश, बर्फ, हवा और अन्य जलवायु कारकों से बचाया जा सके। छत भी गर्मी के नुकसान का विरोध करके घर के आंतरिक वातावरण को बनाए रखने में सहायक होती है।
दो सबसे आम प्रकार की छतें सपाट छतें और पिचेड रूफ (Pitched Roof) हैं। छतों को ढंकने के सबसे सस्ते विकल्पों में से एक, अलग-अलग प्रकार की पिचकारी छत है , यहां चर्चा की गई है।
और पढ़ें: ढलवाँ छत या ढालू छत निर्माण विवरण और लाभ रों (Pitched Roof Construction details):

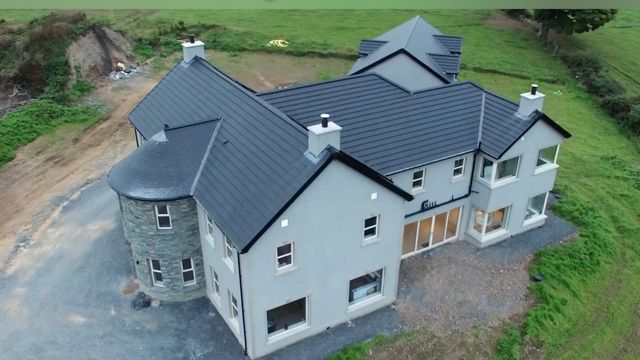

पिचेड रूफ क्या है? (What is Pitched Roof):
छत को पिचेड रूफ के रूप में वर्गीकृत किया जा सकता है जब छत की पिच 10 ° से अधिक हो।
लेकिन, यह 70 ° से अधिक नहीं होना चाहिए, अन्यथा इसे एक दीवार के रूप में गिना जाएगा।
उपयोगिता: कार्यशालाओं, कारखानों, सिनेमा हॉल, ऑडिटोरियम, गो-डाउन, गोदाम, हैंगर, गांवों और पहाड़ी क्षेत्रों में पिचेड रूफ का उपयोग किया जाता है।
थर्मल इन्सुलेशन के लिए, एक झूठी छत भी बनाई गई है।
पिचेड रूफ के प्रकार( Types of Pitched Roof):
आमतौर पर तीन प्रकार की छत होती है:
1) एकल छत (Single Roof):
पिचेड रूफ के प्रकारों में सामान्य रफ्तरों को शीर्ष राग के रूप में प्रदान किया जाता है।
इन आम राफ्टरों को एक ही छत में कोई मध्यवर्ती समर्थन नहीं दिया जाता है।
बाद में समझाया गया है कि चार प्रकार के एकल छत हैं।
- झुक-झुक कर छत
- युगल छत
- बंद छत
- कॉलर टाई छत
2) डबल / शहतीर छत (Double/Purlin Roof):
इस प्रकार की छितरी हुई छत में छत की लंबाई 2.4 मीटर से अधिक बढ़ जाती है, आम राफ्टरों का खंड भारी हो जाता है और यह छत को असामाजिक बना देता है।
मूल रूप से, एकल छत में, छत का पूरा भार दीवारों पर केवल राफ्टर्स के अंत के माध्यम से स्थानांतरित किया जाता है जो अनुभाग को भारी बनाता है।
शहतीर की छत में, शहतीर के रूप में मध्यवर्ती समर्थन को पेश किया जाता है ताकि लोड का कुछ हिस्सा इस प्यूरलिन के माध्यम से स्थानांतरित हो जाए। यह छापे के पैर में शुद्ध भार को कम करता है और अनुभाग को हल्का बनाने की अनुमति देता है।
हम पहले से ही जानते हैं कि छत से लोड केवल purlins द्वारा स्थानांतरित किया जा सकता है क्योंकि छत केवल अक्षीय भार को स्थानांतरित करती है।
छत को आर्थिक रूप से 4.8 मीटर की अवधि तक अपनाया जा सकता है।
3) ट्रिपल / पुलिंदा छत ( Triple/Trussed Roof):
जब अवधि बढ़ जाती है, तो पहला उपाय purlins को पेश करना या विभाजन की दीवारों पर समर्थन लेना है।
लेकिन, यदि स्पैन बहुत अधिक है या यदि मध्यवर्ती समर्थन संभव नहीं है, तो ट्रस पेश किया जाता है।
ट्रस एक फ़्रेमयुक्त संरचना है जो रिज के टुकड़े को उठाती है और प्यूरलिन्स को सहायता प्रदान करती है।
इस प्रकार की पिचकारी छत में विभिन्न सामग्रियों का उपयोग ट्रस-जैसे लकड़ी, स्टील, आदि के लिए किया जा सकता है।
लकड़ी का पुलिंदा 3 मीटर की अवधि का समर्थन करता है।
और पढ़ें: गेबल रूफ – इसके प्रकार, घटक, पेशेवरों और कॉन एस (Gable Roof – Its Types, Components, Pros, and Cons)
वर्गीकरण या पिच किए गए छत के प्रकार (Classification or Types of Pitched Roof Truss):
1. झुक से छत पुलिंदा ( Lean-to Roof Truss):
अन्य नाम: पेंटा छत या आइज़ल छत या वेरंडा छत
लीन टू रूफ (Lean to Roof) पिचेड रूफ का सबसे सरल रूप है जिसमें ढलान केवल एक तरफ प्रदान किया जाता है।
इस प्रकार की पिचेड छत में पिच की गई छत के लिए आवश्यक ढलान दीवार द्वारा ही प्रदान किया जाता है।
दीवारों में से एक जिस पर छत का समर्थन किया जाना है, दूसरी दीवार की तुलना में अधिक उठाया जाता है। यह पिच या ढलान देता है।
इन दो असमान दीवारों पर, छत की सामग्री एक दुबला-पतला छत प्राप्त करने के लिए रखी गई है।
प्रयोज्यता: शेड, आउटहाउस, बरामदा मुख्य इमारतों से जुड़ा हुआ है
यह केवल 2.4 मीटर की अवधि का समर्थन कर सकता है क्योंकि यह केवल एक तरफ से समर्थित है।
2. युगल छत पुलिंदा (Couple Roof Truss):
यह एक उन्नत प्रकार का लीन-टू रूफ है। यहां, दोनों दीवारें जिस पर छत का समर्थन किया जाना है, उसी स्तर पर रखी गई हैं।
फिर, छत को एक-दूसरे की ओर ऊपर की ओर झुकाव प्रदान किया जाता है।
मध्य में, वे एक क्षैतिज बीम पर काटते हैं जिसे रिज कहा जाता है।
3.6 मीटर तक की अवधि के लिए इस तरह की पिचिंग छत प्रदान की गई है।
3. बंद युगल छत पुलिंदा (Closed Couple Roof Truss):
यह संरचना में युगल छत के समान है सिवाय इसके कि एक टाई बीम है जो समर्थन दीवार के पास दो आम राफ्टर्स के पैरों से जुड़ती है।
इसे बंद युगल छत के रूप में नामित किया गया है क्योंकि टाई-बीम युगल छत संरचना को बंद कर देता है।
टाई बीम का प्रावधान आम राफ्टर्स को बाहर की ओर फैलने से रोकता है। यह उन दीवारों को पलटने से भी रोकता है जिन पर छत प्रणाली का समर्थन किया जाता है।
इस तरह की पिचकारी छत को लगभग 4.2 मीटर या उससे कम अवधि के लिए अपनाया जा सकता है।
4. कॉलर टाई छत पुलिंदा (Collar Tie Roof Truss):
यह एक करीबी युगल छत का एक संशोधित रूप है।
कॉलर टाई रूफ में, टाई टाई बीम जिसे कपल्ड रूफ ट्रस में आम राफ्टर्स के पैर में प्रदान किया जाता है, को ऊपर उठाया जाता है और इसे कॉलर बीम के रूप में जाना जाता है।
कॉलर बीम का प्रावधान छत प्रणाली को आर्थिक रूप से अंतरिक्ष का उपयोग करने में सक्षम बनाता है। जैसे ही बीम उठाया जाता है, कमरे की ऊंचाई बढ़ जाती है।
इसे लगभग 4.8 मीटर की अवधि के लिए अपनाया जा सकता है।
5. सरल पुलिंदा छत पुलिंदा (Simple Truss Roof Truss):
स्पैन 6-9 मीटर के लिए इस तरह की पिचिंग छत को अपनाया जा सकता है ।
और पढ़ें: दीवार आवरण के 11 प्रकार: एक सस्ती वैकल्पिक दर्द को टी (11 Types of Wall Cladding: An Affordable Alternative to Paint)
6. किंग पोस्ट रूफ ट्रस (King Post Roof Truss):
इस तरह की पिचकारी छत के पुलिंदा में, एक केंद्रीय पोस्ट पेश की जाती है जो रिज बिंदु से मुख्य टाई में मिलती है। इस केंद्रीय पद को राजा पद के नाम से जाना जाता है।
रिज से बाज तक फैले दो आम राफ्टर्स को प्रिंसिपल (मुख्य) राफ्टर कहा जाता है।
किंग पोस्ट रिज का समर्थन करता है और शीर्ष पर शीर्ष या शीर्ष पर दोनों प्रमुख राफ्टरों को एक साथ रखता है।
यह मुख्य टाई को भी समर्थन प्रदान करता है और इसे सैगिंग से बचाता है।
चूंकि यह ट्रस लंबे स्पैन के लिए प्रदान की जाती है, इसलिए संभावना है कि बाद में प्रिंसिपल बीच से झुक सकता है। इसे रोकने के लिए, स्ट्रट्स नामक इच्छुक सदस्यों को प्रदान किया जाता है।
स्ट्रेट्स प्रिंसिपल के मध्य को मुख्य टाई के मध्य से जोड़ते हैं। यहाँ यह राजा पद और अन्य अकड़ के साथ एक संयुक्त बनाता है।
अधिकांश समय, किंग पोस्ट रूफ ट्रस लकड़ी से बना होता है, या लकड़ी और स्टील के संयोजन का भी उपयोग किया जा सकता है।
प्रयोज्य: शेड, पोर्च, गेराज, छोटे घर, आदि।
5-8 मीटर की अवधि के लिए किंग पोस्ट प्रकार के पिचिंग ट्रस को आर्थिक रूप से अनुकूलित किया जा सकता है।
7. रानी पोस्ट रूफ ट्रस (Queen Post Roof Truss):
यह किंग पोस्ट प्रकारों की पिचकारी छत पुलिंदा का संशोधित रूप है। जैसे ही स्पैन बढ़ता है, टाई बीम सैगिंग का अनुभव करेगा।
केंद्र में एक पद के बजाय, रानी पोस्ट रूफ ट्रस में दो ऊर्ध्वाधर सदस्य हैं जो स्पैन में क्षैतिज रूप से संरेखित हैं।
इन दो ऊर्ध्वाधर पदों को रानी पद कहा जाता है। रानी के पदों को समर्थन से एक-तिहाई दूरी पर रखा गया है।
एक क्षैतिज सदस्य जिसे स्टैनिंग बीम कहा जाता है, रानी पदों के ऊपरी दो छोरों को जोड़ता है और उन्हें स्थिति में भी रखता है।
रानी की चौकी के निचले हिस्से को जोड़ने वाली एक तने वाली सिल भी मुख्य टाई के ऊपर रखी गई है। यह तनावपूर्ण सिल रानी पोस्ट के पैरों को करीब आने से रोकता है।
रानी की चौकी और तने की बीम से बने भीतरी वर्ग को तिरछेपन के लिए कठोरता प्रदान करने के लिए तिरछे लटके हुए किया जा सकता है।
Purlins रानी पदों पर प्रदान की जाती हैं ताकि वे लोड ट्रांसफर में सहायता करें। यह किंग पोस्ट रूफ ट्रस की तुलना में क्वीन पोस्ट रूफ ट्रस लाइटर बनाता है।
इसे 8-12 मीटर की अवधि के लिए अपनाया जा सकता है।
8. किंग पोस्ट और क्वीन पोस्ट रूफ ट्रस का संयोजन (Combination of King Post and Queen Post Roof Truss):
12 मीटर से अधिक के स्पैन के लिए क्वीन पोस्ट प्रकार की पिचिंग रूफ ट्रस प्रदान नहीं की जा सकती है। इसकी संरचना को मजबूत करने के लिए, राजा ट्रस और क्वीन पोस्ट ट्रस दोनों को इस ट्रस को प्राप्त करने के लिए संयुक्त किया जाता है।
प्रत्येक तरफ एक सीधा ऊर्ध्वाधर सदस्य इस प्रकार के ट्रस को प्रदान किया जाता है जिसे राजकुमारी पोस्ट कहा जाता है।
इसे 18 मीटर तक की अवधि के लिए अपनाया जा सकता है।
9. कैसे छत पुलिंदा (How Roof Truss):
1840 में विलियम होवे ने पहली बार कैसे पुल का डिजाइन तैयार किया था। वह एक अमेरिकी वास्तुकार थे।
इसका डिज़ाइन M- आकार से मिलता-जुलता है जिसमें इसके केंद्र में एक ऊर्ध्वाधर पोस्ट भी लगाई गई है। इस रूफ ट्रस का सामान्य विचार किंग पोस्ट और क्वीन पोस्ट रूफ ट्रस के संयोजन से प्राप्त किया जाता है, जिसमें रानी पोस्ट और स्ट्रैंगिंग बीम समाप्त हो जाते हैं।
विकर्ण सदस्य केंद्र से बाहर की ओर ढलान करते हैं (प्रैट रूफ ट्रस के विपरीत)। इसलिए, ऊर्ध्वाधर सदस्य तनाव के मामले में तनाव का अनुभव करते हैं जबकि विकर्ण सदस्य संपीड़न में होते हैं।
यह स्टील और लकड़ी से बना है। यह संयोजन इस पुलिंदा के लिए लालित्य प्रदान करता है। टेंशन ले रहे सदस्यों को छोड़कर पूरी ट्रस लकड़ी का निर्माण किया जाता है। तनाव के सदस्य स्टील से बने होते हैं।
इसका उपयोग स्टील पुलों के लिए किया गया था। लेकिन कभी-कभी, इसका उपयोग घरों में भी किया जाता है।
यह 6 से 30 मीटर तक फैल सकता है।
10. डबल कैसे पिचेड रूफ पुलिंदा के प्रकार (Double How Types of Pitched Roof Truss):
यदि ट्रस के दोनों किनारों पर ऊर्ध्वाधर और विकर्ण सदस्यों की एक अतिरिक्त जोड़ी प्रदान की जाती है, तो ट्रस को डबल हाउ छत रूस कहा जाता है।
इसका उपयोग विभिन्न संरचनाओं के लिए किया जा सकता है क्योंकि इसे आर्थिक रूप से 18 मीटर की अवधि के लिए अपनाया जा सकता है।
और पढ़ें: घर में सौर ऊर्जा | पावर योर होम बाय योरसेल्फ (Solar Energy at Home | Power Your Home by Yourself):
11. पलक छत पुलिंदा ( Fink Roof Truss):
एक केंद्रीय पद रिज से नीचे मुख्य टाई को जोड़ता है। इस केंद्रीय पद के दोनों ओर, डबल वी आकार में अकड़ सदस्यों की व्यवस्था की जाती है।
जैसे-जैसे सदस्य केंद्र से नीचे की ओर बढ़ते हैं, ट्रस के केंद्र से दूर जाते समय V का आकार काफी कम हो जाता है।
पिंक छत के पुलिंदा प्रकार के ट्रंक विकर्ण सदस्यों पर निर्भर करते हैं और लोड को कुशलता से समर्थन में स्थानांतरित करते हैं।
प्रयोज्यता: घर, पैदल पुल।
यह 6-9 मीटर के लिए आर्थिक रूप से अनुकूलित हो सकता है।
12. डबल फिंक रूफ ट्रस ( Double Fink Roof Truss):
यह एक फ़िंक रूफ ट्रस का संशोधित रूप है। डबल वी के बजाय, स्ट्रट मेंबर्स डबल फिंक रूफ ट्रस में डबल डब्ल्यू शेप के होते हैं।
फ़िंक रूफ ट्रस का एक ही पैटर्न दोनों तरफ दोहराया जाता है। हालांकि, इस ट्रस में केंद्रीय पद समाप्त हो जाता है।
इस प्रकार, स्ट्रट्स को एक पैटर्न में व्यवस्थित किया जाता है जो ‘डब्ल्यू’ जैसा दिखता है।
इस तरह की पिचकारी छत को 16 मीटर तक फैले आर्थिक रूप से अनुकूलित किया जा सकता है।
13. फैन रूफ ट्रस ( Fan Roof Truss):
यह एक साधारण डिजाइन के साथ एक स्टील ट्रस भी है।
यह फ़िंक रूफ ट्रस का एक संशोधित रूप है जिसमें स्ट्रट सदस्य ट्रस के निचले सदस्य को दिए गए जोड़ों से बाहर निकलते हैं। यहां तक कि ऊर्ध्वाधर सदस्यों को अधिक स्थिरता के लिए प्रदान किया जाता है।
शीर्ष तार छोटी लंबाई के सदस्यों में विभाजित होते हैं ताकि अधिक purlins को इसके ऊपर समर्थन दिया जा सके।
10-15 मीटर की अवधि के लिए इस फैन प्रकार की पिचिंग रूफ ट्रस को अपनाया जा सकता है।
14. उठाया छत छत पुलिंदा (Raised Chord Roof Truss):
इस ट्रस में, नीचे के तनाव सदस्य को थोड़ा ऊपर उठाया जाता है और इस सदस्य में भी एपेक्स बनता है। इस प्रकार, उठाया कॉर्ड ट्रस में मुख्य टाई एक सदस्य के बजाय दो सदस्यों से बना है।
उठाई गई छत के प्रकारों को 4-6 मीटर तक फैलाकर अपनाया जा सकता है।
15. उठाया हील रूफ ट्रस (Raised Chord Roof Truss):
यह मुख्य रूप से लकड़ी से निर्मित है; हालांकि, ट्रस को संरचनात्मक रूप से समर्थन करने के लिए कुछ अतिरिक्त सामग्रियों की आवश्यकता होती है।
उठाया एड़ी छत पुलिंदा का निर्माण आसान और ज्यादा जटिल नहीं है क्योंकि यह पारंपरिक प्रकार का पुलिंदा है।
इस ट्रस की इन्सुलेशन संपत्ति काफी अच्छी है, इसलिए यह ऊर्जा कुशल है। इसके अलावा, जैसा कि टाई उठाया जाता है, यहां तक कि अटारी वेंटिलेशन में भी काफी सुधार होता है।
यह एक वाष्प अवरोध भी बनाता है जो मोल्ड और संघनन की समस्या को हल करता है।
लेकिन, निर्माण लागत तुलनात्मक रूप से अधिक है।
Read More: क्या है प्लॉट एरिया, बिल्ट अप एरिया और कारपेट हैं (What is Plot Area, Built up Area and Carpet Area):
16. कैंची छत पुलिंदा (Scissors Roof Truss):
ऊपर से ढलान वाले शीर्ष जीवा सदस्य रिज पर मिलते हैं।
कैंची छत पुलिंदा में, यहां तक कि नीचे के तार के सदस्यों का झुकाव होता है। यहां तक कि नीचे के तार ऊपर की ओर ढलान और रिज के ठीक नीचे मिलते हैं। और यह बिंदु एक ऊर्ध्वाधर पोस्ट द्वारा रिज में शामिल हो गया है।
यह ट्रस एक खुली कैंची की तरह दिखाई देता है और इसलिए इसे कैंची ट्रस के रूप में नामित किया गया है।
इसके अतिरिक्त, ट्रस के प्रत्येक तरफ एक क्षैतिज और एक ऊर्ध्वाधर सदस्य भी प्रदान किया जाता है।
इस तरह की पिचकारी वाली छत के ट्रस में इसके निर्माण में कोई बीम या असर वाली दीवारों की आवश्यकता नहीं होती है।
लेकिन, एक ही समय में, यह बहुत अधिक स्थान लेता है और इसलिए इन्सुलेशन संभव नहीं है। इससे ऊर्जा की खपत बढ़ जाती है और दक्षता कम हो जाती है।
हालांकि, चूंकि छत को उल्टा किया गया है, इसलिए इस पुलिंदा में एक विशाल अटारी प्राप्त की जाती है।
प्रयोज्य: कैंची ट्रस ज्यादातर कैथेड्रल में स्थापित किया गया है।
इसे आर्थिक रूप से 15 मीटर से अधिक दूरी तक फैलाया जा सकता है।
17. प्रैट रूफ ट्रस (Pratt Roof Truss):
प्रैट रूफ ट्रस 1844 में अस्तित्व में आया। यह पहली बार थॉमस और कालेब प्रैट द्वारा प्रस्तुत किया गया था।
10 यह व्यापक रूप से इस्तेमाल स्टील ट्रस में से एक है क्योंकि यह किफायती है।
इस ट्रस के ऊर्ध्वाधर सदस्य तनाव का विरोध करते हैं जबकि विकर्ण सदस्य संपीड़न का विरोध करते हैं।
विकर्ण सदस्य एक ट्रस में केंद्र की ओर ढलान करते हैं, ट्रस के मामले में ठीक इसके विपरीत।
यह महंगी छत ट्रस की तुलना में महंगा है।
6 से 10 मीटर तक फैले छत के ट्रस के प्रैट छत के प्रकार को अपनाया जा सकता है।
18. नॉर्थ लाइट रूफ ट्रस (North Light Roof Truss):
इसमें बड़े, जालीदार गर्डर्स का एक व्यापक सेट है जिसमें समकोण पर समर्थित ट्रस भी शामिल हैं। यह बहुत ही विशेषता इसके निर्माण को सस्ता बनाता है।
यह उपलब्ध सबसे पुराने ट्रस में से एक है और यह स्थायित्व और बहुमुखी प्रतिभा को प्रदर्शित करता है।
यह वेंटिलेशन प्रदान करने में भी मदद करता है, क्योंकि इसका डिज़ाइन उत्तर की ओर रखे जाने पर प्रकाश को कमरे के अंदर प्रवेश करने की अनुमति देता है। इसलिए, इसका नाम उत्तर प्रकाश पुलिंदा है।
उत्तर प्रकाश ट्रस का छोटा ऊर्ध्वाधर पक्ष अक्सर चमकता हुआ होता है ताकि यह हिस्सा उत्तर की ओर हो और संरचना के अंदर अच्छी मात्रा में प्रकाश को प्रतिबिंबित करे।
प्रयोज्य: ड्राइंग रूम, औद्योगिक भवन, कार्यशालाएँ, और अन्य बड़े स्थान।
20 से 30 मीटर की अवधि के लिए नॉर्थ लाइट प्रकार की पिचिंग रूफ ट्रस को अपनाया जा सकता है।
19. हिप गर्डर छत पुलिंदा (Hip Girder Roof Truss):
शीर्ष इंगित शीर्ष हिप गर्डर ट्रस में एक फ्लैट एपेक्स में परिवर्तित हो जाता है।
शीर्ष का सपाट होना एक हिप गर्डर ट्रस को अधिक भार सहन करने की अनुमति देता है। यह छत के पुलिंदा को स्थिरता प्रदान करता है।
संरचनात्मक डिजाइन को कैसे छत ट्रस या अधिक सटीक डबल छत ट्रस से कैसे अपनाया जाता है। शीर्ष कॉर्ड रफ्तरों को केंद्र से पहले ऊर्ध्वाधर सदस्यों के बीच समतल किया जाता है।
यह उन स्थानों पर प्रदान किया जाता है जहाँ तेज़ हवाएँ और तूफान एक बार-बार होने वाली घटना है क्योंकि ट्रस में उनके लिए बहुत प्रतिरोध है।
कूल्हे गर्डर प्रकार की छत की छत ट्रस 5-8 मीटर से अधिक प्रभावी ढंग से फैल सकती है।
20. हिप ट्रस नीचे कदम (Step Down Hip Truss):
यह एक हिप ट्रस का एक प्रकार है, जबकि इसका डिज़ाइन डबल फ़िंक रूफ ट्रस से प्रेरित है। इसके अलावा, यह सभी हिप ट्रस से बाहर सबसे बहुमुखी प्रकार है।
हिप ट्रस नीचे एक कदम की ढलान को मानक छत ट्रस के समान रखा गया है। लेकिन, एपेक्स नीचे चपटा हुआ है।
चरणबद्ध कूड़ेदान की छत के कूल्हे नीचे प्रभावी ढंग से लगभग 10 मीटर तक फैल सकते हैं।
21. धनुष स्ट्रिंग छत पुलिंदा (Bow String Roof Truss):
इसे बेलफास्ट रूफ ट्रस के रूप में भी जाना जाता है।
ऊपरी सदस्य शीर्ष के बिना एक आर्च के रूप में है, अर्थात एक गोल शीर्ष राग शीर्ष राग के रूप में उपयोग किया जाता है।
ऊपरी छोर से नीचे की ओर झुका हुआ एक कॉर्ड स्थापित किया गया है। फिर अगला कॉर्ड वहीं से शुरू होता है, जहां पिछला कॉर्ड खत्म होता है, लेकिन यह ऊपर की ओर ढलान में होता है। यह पूरे खंड में दोहराया जाता है।
1900 के दशक में बो स्ट्रिंग रूफ ट्रस को काफी प्रसिद्धि मिली।
धनुषाकार छत पुलिंदा के बो स्ट्रिंग प्रकार का उपयोग लगभग 20-30 मीटर की अवधि के लिए किया जा सकता है।
22. वैकल्पिक धनुष स्ट्रिंग छत पुलिंदा (Alternative Bow String Roof Truss):
यह बॉलिंग ट्रस का संशोधित रूप है।
इधर, धनुष तार छत पुलिंदा में प्रदान किए गए समान तार विपरीत तरीके से भी दोहराए जाते हैं जैसा कि आंकड़े में दिखाया गया है। खड़ी छड़ भी प्रदान की जाती हैं।
वैकल्पिक धनुष स्ट्रिंग प्रकार की छत की छत ट्रस का उपयोग लगभग 20-30 मीटर की अवधि के लिए किया जा सकता है।
23. चतुष्कोणीय छत पुलिंदा (Quadrangular Roof Truss):
एक चतुर्भुज छत पुलिंदा दो-पुलिंदा छापे की तरह है। एक केंद्रीय टी-टाई इन दो राफ्टरों को रखती है। ऊपर और नीचे दोनों जीवा के समान सदस्य एक दूसरे के समानांतर चलते हैं।
ऊर्ध्वाधर तार एक दूसरे के समानांतर चलते हैं जो संपीड़न बल ले जाते हैं। तनाव बल का विरोध करने के लिए, विकर्ण सदस्यों को ऊर्ध्वाधर समानांतर chords के बीच प्रदान किया जाता है।
प्रयोज्यता: रेलवे शेड, ऑडिटोरियम, आदि।
यह एक बड़े स्पैन का समर्थन कर सकता है।
24. गैंब्रेल रूफ ट्रस (Gambrel Roof Truss):
इसका डिज़ाइन आइडिया गैबल और मैनस्र्ड रूफ ट्रस के डिज़ाइन से लिया गया है।
दो विमान एक सामान्य बिंदु से एक झुकी हुई नीचे की दिशा में ढलान देते हैं- शीर्ष रिज।
जैसा कि मैनसर्ड रूफ ट्रस के मामले में, विमानों में से एक में अन्य की तुलना में कम पिच है। यह अटारी में काफी जगह प्रदान करता है। यह अटारी स्थान इतना बड़ा है कि एक बेडरूम भी प्रदान किया जा सकता है!
इस गैंब्रेबल छत की निर्माण लागत भी कम है। और यह इसके व्यापक उपयोग के कारकों में से एक है।
हालांकि, उच्च हवाओं या भारी बर्फबारी का विरोध करने के लिए यह बहुत मजबूत नहीं है। इसलिए, यह भारी हवा की धाराओं या बर्फबारी की एक बड़ी मात्रा के लिए अतिसंवेदनशील क्षेत्रों में बचा जाना चाहिए।
उपयोगिता: बार्न्स। यह खलिहान के लिए काफी उपयुक्त है कि इसे खलिहान की छत भी कहा जाता है। इसका उपयोग आवासीय निर्माण में भी किया जाता है।
गाम्ब्रेल प्रकार की पिचकारी छत के पुलिंदा को 30 मीटर से अधिक तक फैलाया जा सकता है।
25. उलटा छत पुलिंदा (Inverted Roof Truss):
संरचना में उलटा छत पुलिंदा एक उल्टा पुलिंदा है।
यह ट्रस अतिरिक्त प्राकृतिक प्रकाश को कमरे के अंदर प्रवेश करने की अनुमति देता है।
यह पुलिंदा भी एक गुंबददार छत देता है।
12 मीटर तक की अवधि के लिए उल्टे प्रकार के छज्जे वाले छत पुलिंदा प्रदान किए जा सकते हैं।
डबल उलटा छत पुलिंदा : शीर्ष पर दो उल्टे पुलिंदा शामिल किए गए हैं।
चार बीयरिंग इस ट्रस का समर्थन करते हैं और कमरे के मध्य भाग में आंतरिक छत पर एक खड़ी कोण बनता है।
अवधि को 24 मीटर तक बढ़ाया जाता है।
26. समानांतर तार छत पुलिंदा (Parallel Chord Roof Truss):
जैसा कि इसके नाम से संकेत मिलता है, ट्रस में क्षैतिज और ऊर्ध्वाधर दोनों प्रकार के तार होते हैं जो एक दूसरे के समानांतर होते हैं। साथ ही, ऊपर और नीचे दोनों कोर्ड्स की पिच एक जैसी है।
समानांतर कॉर्ड रूफ ट्रस की एक विशिष्ट विशेषता यह है कि यह वाष्प अवरोध बनाता है। और जैसा कि वाष्प को घर के इंटीरियर में घुसने से रोका जाता है, संक्षेपण और मोल्ड की समस्याओं का समाधान किया जाता है।
इस ट्रस का निर्माण कम बजट के तहत किया जा सकता है क्योंकि इसे लकड़ी से बनाया जा सकता है। उन्हें इसके डिजाइन में किसी भी बीम या असर वाली दीवार की आवश्यकता नहीं है।
लेकिन, यह एक बड़ी अवधि का समर्थन नहीं करता है क्योंकि यह पुल लकड़ी से बना है।
हालांकि, यदि अधिक स्थिरता की आवश्यकता होती है, तो यह ट्रस स्टील सदस्यों के साथ लट में है, जिससे लागत भी बढ़ जाती है।
लगभग 30-60 मीटर की अवधि के लिए चतुर्भुज प्रकार की छत वाली छत के पुल का उपयोग किया जा सकता है।
27. डबल ब्रैकट छत पुलिंदा (Double Cantilever Roof Truss):
डबल ब्रैकट रूफ ट्रस में, दो क्षैतिज बीम प्रदान किए जाते हैं जो दोनों तरफ के समर्थनों से परे होते हैं।
इसके दोनों ओर ब्रैकट अंश हैं। ट्रस दोनों तरफ असर से परे फैली हुई है।
यह ट्रस संरचना की समग्र ऊंचाई पर जोड़ता है।
इसके अलावा, एक डबल ब्रैकट ट्रस भी संरचना में एक सौंदर्य मूल्य जोड़ता है।
प्रयोज्यता: उच्च वृद्धि वाली इमारतों, इसका उपयोग पदों को पेश किए बिना एक पोर्च बनाने के लिए भी किया जा सकता है
28. मंसर्ड रूफ ट्रस (Mansard Roof Truss):
इस ट्रस का नाम एक फ्रांसीसी वास्तुकार फ्रेंकोइस मैंसर्ड के नाम पर रखा गया है। नगरपालिका कानूनों को पूरा करने के लिए, उन्होंने इस ट्रस का डिजाइन दिया।
यहां, मध्यवर्ती स्तर पर एक कमरा भी प्रदान किया जा सकता है। इससे कमरे में अंतरिक्ष की अर्थव्यवस्था का परिणाम होता है।
मैंसर्ड ट्रस राजा पोस्ट ट्रस और क्वीन पोस्ट ट्रस के बीच में स्थित है। इसका निर्माण किंग पोस्ट ट्रस और क्वीन पोस्ट ट्रस से संरचनात्मक डिजाइन को अपनाकर किया गया है।
इस दो मंजिला ट्रस का निचला हिस्सा क्वीन पोस्ट ट्रस जैसा दिखता है और ऊपरी हिस्सा किंग पोस्ट ट्रस जैसा दिखता है।
मंसर्ड ट्रस में दो पिच हैं- किंग पोस्ट ट्रस की ऊपरी पिच 30-40 ° और रानी पोस्ट की निचली पिच 60-70 ° रखी जाती है।
प्रकाश और वेंटिलेशन की सुविधा के लिए फ्लैट की छत के साथ इस छत में डॉर्मर खिड़कियां स्थापित की जा सकती हैं।
इस प्रकार की पिचकारी छत पुलिया अब पुरानी हो गई है। इसकी विषम और बदसूरत उपस्थिति इस ट्रस के कारण पुरानी हो गई। इसके अलावा, स्टील ट्रस की शुरूआत ने इसके उपयोग को हतोत्साहित किया।
29. छंटनी की छत पुलिंदा (Truncated Roof Truss):
यह मैनसर्ड रूफ ट्रस की संरचना के समान है। लेकिन, ट्रस के शीर्ष एक सपाट सतह और एक कोमल पक्ष ढलान के रूप में समाप्त हो गया है।
इस तरह की पिचिंग रूफ ट्रस प्रदान की जाती है जब छत पर एक कमरा प्रदान किया जाना है।
छंटनी की गई छत के ट्रस के प्रकार का उपयोग 30 मीटर तक की अवधि के लिए किया जा सकता है।
30. पिचके हुए छत पुल के जालीदार प्रकार (Latticed Types of Pitched Roof Truss):
इसकी संरचना धनुष के समान होती है। शीर्ष कॉर्ड में लकड़ी के खंड होते हैं और यह घुमावदार होता है।
यह 30 मीटर तक बड़े स्पैन के लिए कुशलतापूर्वक उपयोग किया जा सकता है, लेकिन हल्के छत के इलाज के लिए प्रदान किया जाना है।
31. समग्र छत पुलिंदा (Composite Roof Truss):
एक समग्र ट्रस में लकड़ी और स्टील के संयोजन का उपयोग किया जाता है।
यहां, स्टील की उच्च उपज ताकत का उपयोग किया जाता है और तनाव सदस्यों के स्थान पर स्टील सदस्य प्रदान किए जाते हैं।
विशेष फिटिंग की आवश्यकता होती है, जहां लकड़ी के अनुभाग स्टील अनुभागों के साथ जुड़ते हैं।
और पढ़ें: लचीला फर्श और साथ लाभ अपने प्रकार रों (Resilient Flooring and its Types with Benefits)
विभिन्न प्रकार के पिच रूफ ट्रस और उनकी विशेषताओं और अवधि लंबाई:
| श्री नं। | पिचेड रूफ ट्रस के प्रकार | विशेषताएँ | स्पैन |
| 1 | झुक-से छत / बरामदा छत | => एक छत का सबसे सरल रूप। => दीवारों पर समर्थित, एक दूसरे की तुलना में अधिक है। => मुख्य भवनों से जुड़े शेड, आउटहाउस, बरामदा। | 2.4 मीटर तक |
| २ | कुंडीदार छत के प्रकार के युगल | => दोनों दीवारें समान स्तर पर हैं। => आम राफ्टरों को समर्थन से ऊपर की ओर ढलान प्रदान किया जाता है | 3.6 मीटर तक |
| ३ | युगल छत को बंद करें | => छत के एक जोड़े के समान डिजाइन को छोड़कर-ए टाई समर्थन के पास प्रदान की जाती है। => यह टाई राफ्टर्स को फैलने से रोकता है। | 4.2 मीटर तक |
| ४ | कॉलर टाई पिच प्रकार की छत | => एक बंद युगल छत पुलिंदा का संशोधित रूप। => समर्थन से उच्च स्तर पर राफ्टर्स के बीच टाई बीम प्रदान की जाती है। => कॉलर बीम में यह वृद्धि कमरे में अधिक जगह छोड़ती है। | तक 4.8 मी |
| ५ | सरल ट्रस | => कोई केंद्रीय पद प्रदान नहीं किया जाता है। => स्ट्रट्स को विकर्ण तरीके से व्यवस्थित किया जाता है। | 6-9 मी |
| ६ | किंग पोस्ट रूफ ट्रस | => केंद्र में स्थित किंग पोस्ट रिज से मुख्य टाई में जुड़ जाता है। => रिज से नीचे की ओर खिसकने वाले दो आम राफ्टर्सको प्रमुख राफ्टर कहा जाता है। => इच्छुक सदस्य- राजा पद के संयुक्त से मुख्य टाई तक उत्पन्न होने वाले स्ट्रट्स इन प्रमुख राफ्टरों को झुकने से रोकते हैं । => शेड, पोर्च, गेराज, छोटे घर, आदि। | 5-8 मी |
| । | रानी पोस्ट छत पुलिंदा | => किंग-पोस्ट रूफ ट्रस का संशोधित रूप। => समर्थन से एक तिहाई दूरी पर दो रानी पद प्रदान किए जाते हैं। => रानी पदों के ऊपरी छोर पर, एक धुंधला किरण प्रदान की जाती है, जबकि दागना तल पर प्रदान की जाती है। => रानी के पदों पर पुर्लिं प्रदान की जाती हैं। | 8-12 मी |
| । | राजा और रानी के संयोजन के बाद छत पुलिंदा | => ऊपरी भाग एक राजा-पोस्ट रूफ ट्रस जैसा दिखता है, जबकि निचला हिस्सा क्वीन-पोस्ट रूफ ट्रस जैसा है। => प्रदान किए गए ईमानदार सदस्य को राजकुमारी पद कहा जाता है। | 18 मी |
| ९ | कैसे छत पुलिंदा | => 1840 में एक अमेरिकी वास्तुकार विलियम होवे द्वारा प्रस्तुत किया गया। => डिजाइन केंद्र और रानी पदों पर एक ऊर्ध्वाधर पद के साथ एक एम आकार जैसा दिखता है और बीम और तनावपूर्ण मिलों को समाप्त कर दिया जाता है। राजा और रानी पोस्ट रूफ ट्रस के संयोजन से। => ऊर्ध्वाधर सदस्य तनाव लेते हैं जबकि इच्छुक सदस्य संपीड़न लेते हैं। => स्टील पुल, मकान। | 6-30 मी |
| १० | डबल कैसे छत पुलिंदा | => अवधि बढ़ाने के लिए विकर्ण और ऊर्ध्वाधर सदस्यों की एक अतिरिक्त जोड़ी प्रदान की जाती है। => विभिन्न संरचनाओं में उपयोग किया जाता है | 18 मी |
| 1 1 | छत का पुलिंदा | => एक मुख्य पोस्ट रिज से मुख्य टाई को जोड़ने के लिए प्रदान की जाती है। => स्ट्रट मेंबर वी-शेपहोम, पैदल पुल में केंद्र से नीचे की ओर ढलान लेते हैं | 6-9 मी |
| १२ | डबल फिंक रूफ ट्रस | => फ़िंक रूफ ट्रसुट का संशोधित रूप, स्ट्रट मेंबर्स को W- शेप में व्यवस्थित किया जाता है क्योंकि केंद्रीय पोस्ट को हटा दिया जाता है। | 16 मी |
| १३ | पंखा छत का पुलिंदा | => एक सरल डिजाइन है। => स्टील से बनाया गया। => फ़िंक रूफ ट्रस का संशोधित रूप। => मुख्य टाई में संयुक्त से बाहर की ओर प्रशंसक सदस्य हैं। => शीर्ष purds अधिक purlins का समर्थन करने के लिए छोटे लोगों में विभाजित हैं। | 10-15 मी |
| १४ | उठा हुआ राग छत का पुलिंदा | => नीचे के मुख्य टाई को दो सदस्यों की मदद से एक शीर्ष बनाकर उठाया जाता है । मुख्य टाई के दोनों सदस्य प्रिंसिपल के बाद के सदस्यों के समानांतर हैं । | 4-6 मी |
| १५ | ऊँची एड़ी के छत के पुलिंदा | => पारंपरिक प्रकार का पुलिंदा। => निर्माण सरल है। => इन्सुलेशन गुण काफी अच्छा है। => अटारी वेंटिलेशन भी बढ़ाया जाता है क्योंकि टाई उठाया जाता है। => वाष्प अवरोध निर्माण संघनन और मोल्ड समस्याओं को रोकता है उच्च निर्माण लागत | |
| १६ | कैंची छत पुलिंदा | => नीचे के मुख्य टाई को दो सदस्यों की मदद से एक शीर्ष बनाकर उठाया जाता है । => मुख्य टाई के दोनों सदस्य प्रिंसिपल के बाद के सदस्यों के समानांतर हैं । => शीर्ष और निचले राग सदस्यों के शीर्ष एक ऊर्ध्वाधर पद से जुड़े होते हैं । => दोनों ओर एक क्षैतिज और ऊर्ध्वाधर सदस्य प्रदान किया गया है। => कोई बीम या असर वाली दीवारों की आवश्यकता नहीं है। => कैथेड्रल में एक विशाल अटारी में वॉल्टेड छत के परिणाम। | 15 मी |
| १। | प्रैट रूफ ट्रस | => 1844 में थॉमस और कालेब द्वारा पेश किया गया। => व्यापक रूप से इस्तेमाल किए गए ट्रस वर्टिकल सदस्यों ने तनाव का विरोध किया जबकि विकर्ण सदस्य संपीड़न का विरोध करते हैं। => फ़िंक रूफ ट्रस की तुलना में महंगा | 6-10 मी |
| १। | उत्तर प्रकाश छत पुलिंदा | => बड़ा, जालीदार गर्डर्स का विस्तृत सेट प्रदान किया जाता है। => सबसे पुराने ट्रस प्रकार में से एक। => टिकाऊ और बहुमुखी। => वेंटिलेशन को बढ़ाया जाता है क्योंकि कमरे में रोशनी फैलनेकी अनुमति दी जाती है।लंबवत पक्ष अक्सरबढ़े हुए प्रतिबिंब केलिए चमकता हुआ होता है। => ड्राइंग रूम, औद्योगिक भवन, कार्यशालाएँ, और अन्य बड़े स्थान | 20-30 मी |
| १ ९ | हिप गर्डर रूफ ट्रस | => शीर्ष इंगित शीर्ष चपटा है। => यह चपटा ट्रस को अधिक भार सहन करने की अनुमति देता है। => उन स्थानों पर जहां उच्च हवाएं और तूफान अक्सर एक घटना है। | 5-8 मी |
| २० | नीचे कूल्हे छत पुलिंदा | => हिप ट्रस का एक प्रकार, जबकि इसका डिज़ाइन डबल फ़िंक रूफ ट्रस से प्रेरित है । => मानक छत ट्रस के समान। => एपेक्स चपटा हुआ है। | 10 मी |
| २१ | बो स्ट्रिंग रूफ ट्रस | => बेलफास्ट छत पुलिंदा इसका दूसरा नाम है। => गोलाकार शीर्ष जीवा का उपयोग आर्च के रूप में किया जाता है। => यह ट्रस 1900 के दशक में काफी लोकप्रिय हुआ करता था। | 20-30 मी |
| २२ | वैकल्पिक धनुष स्ट्रिंग छत पुलिंदा | => बॉलिंग रूफ ट्रस का संशोधित रूप। | 20-30 मी |
| २३ | चतुष्कोणीय छत पुलिंदा | => एक केंद्रीय टाई दो रैफ़्टर्स को एक जगह रखती है। => वर्टिकल कोर्ड्स संपीड़न बल ले जाते हैं। => विकर्ण सदस्य संपीड़न बल ले जाते हैं। => रेलवे शेड, ऑडिटोरियम, आदि। | बड़ा स्पैन |
| २४ | गैंब्रेल रूफ ट्रस | => डिजाइन गैबल और मैनसर्ड रूफ ट्रस से प्रेरित है। => शीर्ष जीवाओंमें ऊपर की ओर जाते समय पिच कम हो जाती हैनिर्माण लागत कम होती है। => इस ट्रस से तेज़ हवाओं या तेज़ बर्फ़बारी का विरोध नहीं किया जा सकता है। => बार्न्स आमतौर पर गैंब्रेबल रूफ ट्रस का उपयोग करते हैं। | 30 मी |
| २५ | उलटा छत का पुलिंदा | => इसकी संरचना इसी तरह से है कि ट्रस उल्टा कैसे हो गया। => एक गुंबददार छत बनाई गई है। => आंतरिक कमरे में अतिरिक्त प्राकृतिक प्रकाश भी पेश किया जाता है। | 12 मीटर |
| २६ | समानांतर कॉर्ड छत पुलिंदा | => दोनों क्षैतिज और ऊर्ध्वाधर chords समानांतर चलता है। => वाष्प अवरोध बनाया जाता है। => संक्षेपण और ढालना मुद्दों को हल कर रहे हैं-बजट ट्रस। => इसकी स्थिरता बढ़ाने के लिए स्टील ब्रेसिंग प्रदान की जाती है | |
| २। | डबल ब्रैकट छत पुलिंदा | => ट्रस को दोनों तरफ असर से परे बढ़ाया गया है। => संरचना की कुल ऊंचाई बढ़ जाती है। => भवन का सौंदर्यशास्त्रीय मूल्य बढ़ाया जाता है। => पोर्च का गठन किया जाता है क्योंकि पदों को छोड़ दिया जाता है | |
| २। | मंसर्ड छत पुलिंदा | => फ्रेंच ट्रस जिसमें एक कमरे को मध्यवर्ती स्तरपर पेश किया जा सकताहै। => इसकी संरचना किंग पोस्ट और क्वीन पोस्ट रूफ ट्रसुपर पिच कासंयोजन है,जिसे 30-40 ° रखा जाता है। लोअर पिच को 60-70 ° रखा जाता है। डॉर्मर खिड़कियां भी प्रदान की जा सकती हैं जिससे प्रकाश व्यवस्था अप्रचलित हो जाती है। | |
| २ ९ | छंटनी हुई छत का पुलिंदा | => संरचना एक मंसर्ड रूफ ट्रस जैसा दिखता है। => छत पर एक कमरा उपलब्ध कराया जा सकता है। => शीर्ष राग सदस्य में एक कोमल ढलान प्रदान किया जाता है। | 30 मी |
| ३० | जालीदार छत का पुलिंदा | => संरचना एक धनुष जैसा दिखता है। => शीर्ष जीवा लकड़ी सदस्य घुमावदार हैं। => लाइट रूफ क्योरिंग प्रदान करना है | 30 मी |
| ३१ | समग्र छत पुलिंदा | => स्टील और लकड़ी के संयोजन का उपयोग किया जाता है। => तनाव को कम करने के लिए स्टील प्रदान किया जाता है क्योंकि इसमें उच्च उपज ताकत होती है। => लकड़ी और स्टील वर्गों के जंक्शन पर विशेष फिटिंग प्रदान की जानी है |
निष्कर्ष:
रिहायशी इमारतों, औद्योगिक इमारतों, शेड, गैरेज, गोदामों और अन्य संरचनाओं जैसे विभिन्न प्रयोजनों के लिए 10 ° से अधिक ढलान वाली पिच प्रकार की छत का उपयोग किया जाता है।
अवधि बढ़ने के साथ उत्पन्न होने वाली स्थिरता की समस्या को दूर करने के लिए, विभिन्न प्रकार के ट्रस का निर्माण किया जाता है जिसमें विकर्ण और ऊर्ध्वाधर सदस्यों की व्यवस्था को संशोधित किया जाता है।
इसके अलावा, अर्थव्यवस्था ट्रस के प्रकार का चयन करते समय एक निर्णायक कारक भी है।
छत की ओर झुकना, छत पर छत, किंग पोस्ट रूफ ट्रस, क्वीन पोस्ट रूफ ट्रस, कैसे छत ट्रस, फिंक रूफ ट्रस, फैन रूफ ट्रस, कैंची रूफ ट्रस, और नॉर्थ लाइट रूफ ट्रस सबसे अधिक इस्तेमाल की जाने वाली रूफ ट्रस हैं।
आपको यह भी पसंद आ सकता हैं:
- छत या ढलान छत निर्माण विवरण और लाभ (Pitched Roof or Sloping Roof Construction Details and Advantages)
- गेबल रूफ – इसके प्रकार, घटक, पेशेवरों और विपक्ष (Gable Roof – Its Types, Components, Pros & Cons)
- पैरापेट दीवार – 10 प्रकार की पैरापेट दीवार और अनुप्रयोग (Parapet wall – 10 Types of parapet wall & Applications)
- निर्माण सामग्री मूल्य सूची 2021
- भवन निर्माण की प्रक्रिया शुरू से अंत तक
- स्किल रूफ क्या है – प्रकार, उपयोग, लाभ और नुकसान
